机器视觉涡轮叶片字符识别系统

检测要求

能够识别毛坯料上得OCR字符

检测方案

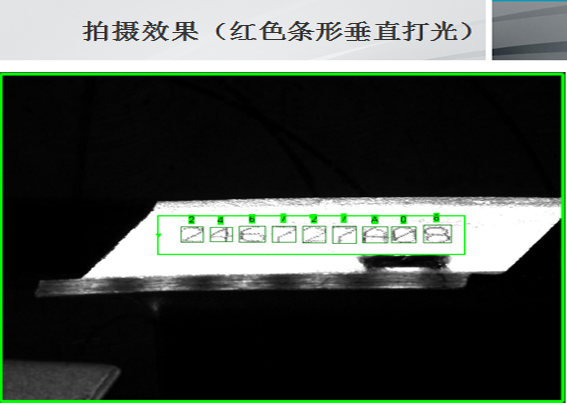

• 使用红色条形光源，倾斜垂直补光均匀照

• 标定后，使用congex7802的patmax定位工具，选取一角作为基准

• 相机离物件表面高度约13cm（距离可根据现场环境更换高度及镜头焦距）

• 我们现场共使用一个种类件进行测试，测试效果良好


安装要求

• 确保相机平面与工件平面之间夹角在5度以内


• 必须进行镜头畸变矫正及标定(Pixel to World Value)

• 相机或工件的抖动都会干扰测量值的准确性，机构需做抖动处理

• 外部光源过强会干扰测量值的准确性

• 此次测试效果于目前测试样品，如果后期产品差别较大时，可能会有检测不稳定情况

• 检测时，物件底部需要加黑色背景，以防干扰

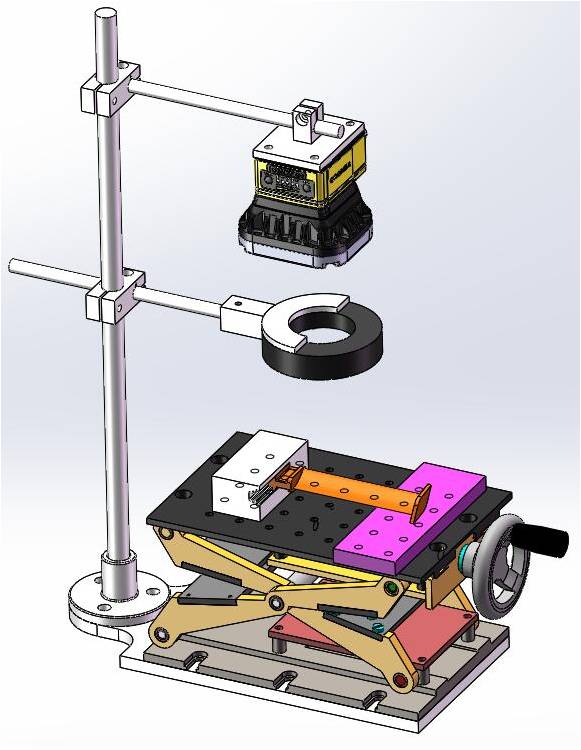

功能特点

• 物件放上工装后，可由人工上料进行手动碰触触发，期间有异常情况可按复位按钮进行下线操作

• 显示器在上方，用于显示软件的情况，位置可自行调整，如需OK或NG信号报警，则可由上面报警灯提示


• 采用侧面转动方式，方便调整位置，可以根据产品情况调整部分位置
