3D激光位移传感器 DSMAX




DSMax3D激光位移传感器功能特征

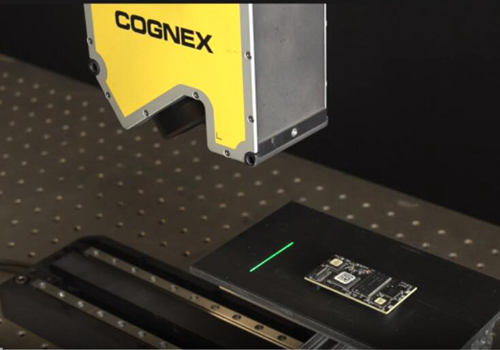

DSMax是市面上速度快、分辨率高的激光束3D位移传感器,用于以三维形式采集图像和检测产品。

此款传感器可提供以下功能:

·在全测量范围实现高扫描速率(高达18kHz)

·图像分辨率最大值(2000个轮廓点)

·快速高动态曝光(HDR)图像

这些功能使该传感器适合测量和检测电子元件之类的较小的部件,这些部件可能具有高反光和不反光特征。


对较小的细节部分进行准确的三维检测

DSMax将2000个轮廓点集中到31-mm的视野(FOV)中。遍布视野中的轮廓点数量越多,越能详细揭示该部分的细节并提高三维图像的精度,使三维检测更加准确。

·快速循环增加吞吐量

DSMax 采集高分辨率三维图像的速度比市面上的其他位移传感器快5倍。DSMax使用高速成像仪、高速压缩传感技术和CoaXPress®方案,以大分辨率实现高达18kHz(完全视野)扫描速率,在缩短循环时间的同时增大吞吐量。

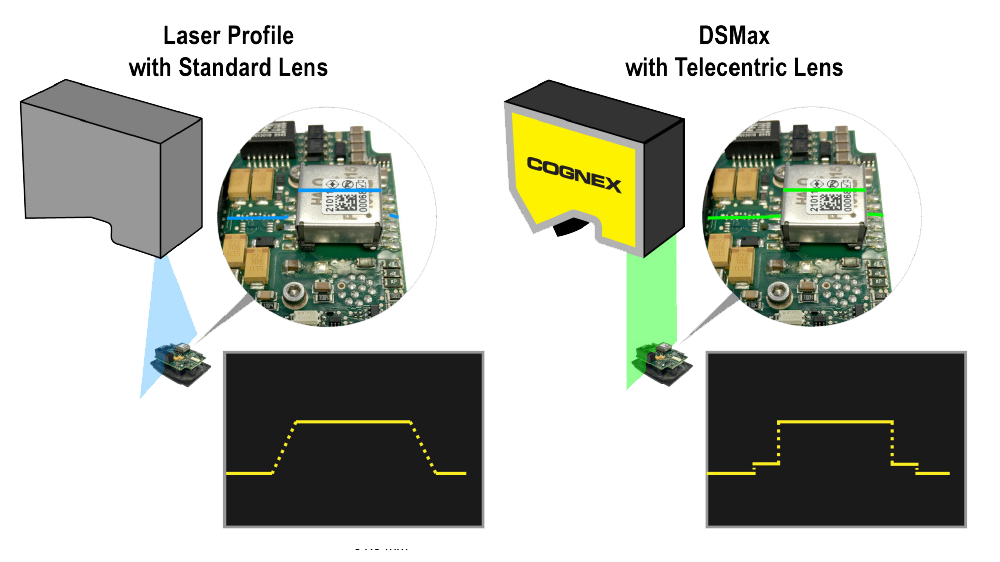

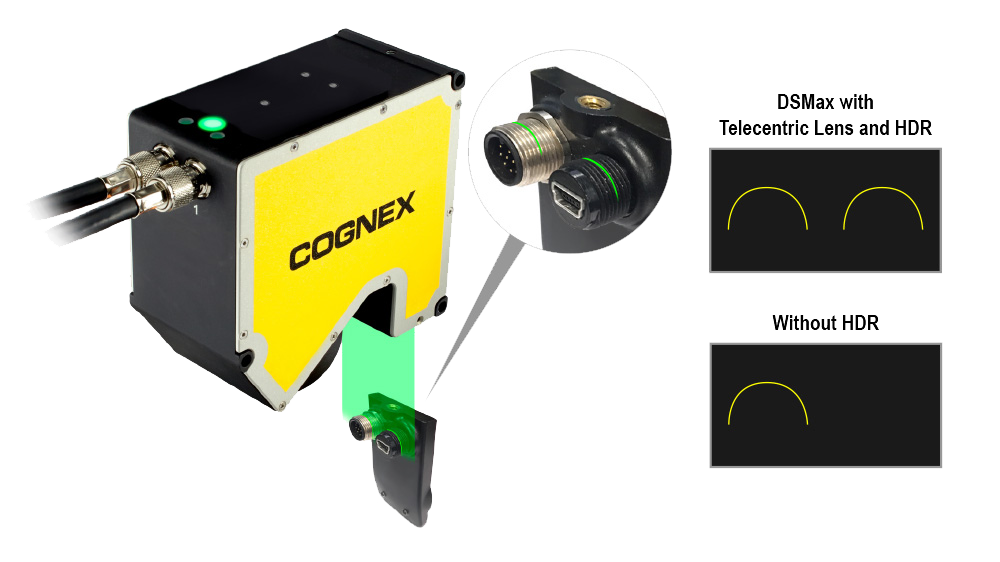

·远心光学件配置优化成像系统

DSMax配备远心镜头,可以减少阴影并得到高对比度图像。其通过将激光束直接引导至物体,减少从镜头反射的光,增加反射回至成像仪的光来实现这一点。远心光学件配置适合高精度测量,其准确性、可重复性和吞吐量都是应用所必需的。

·快速高动态范围(HDR)改善图像采集

DSMax采用快速HDR技术采集图像,减少了图像中的噪点,并提高了准确度。HDR会防止DSMax受到某一部分明亮或高度反光特征的影响,为机器视觉检测提供最佳图像。



DSMax3D激光位移传感器视觉工具

DSMax配备康耐视可靠、成熟的3D工具集,可用于物体定位、测量和检测。Cognex Designer集成开发环境简化了应用设置,缩短了开发时间。



3D校准工具

3D校准基于图像的培训工具,用于查找三维空间中的一个或多个部分相对于相似参考部分的方向。3D校准适合机器人拣选应用的物体定位,无论物体固定效果如何,均可让其他工具进行准确测量。在左图中,3D校准工具确认了组件的正确位置。








高度计算器工具

高度计算器工具将根据参考平面提供物体的真实高度。本例中,工具将相对于外壳来测量SIM托盘的高度。









体积计算器工具

体积计算器工具会收集3D图像的体积数据,提供平放在特定表面上的物体的精确体积。对于左侧的图像,工具会测量涂在天窗上的粘合剂的体积。









截面工具

截面工具会提取一层图像,然后测量该区域的轮廓,以进行维度检测。本例中,工具将提供组件高度和位置的截面验证。





应用

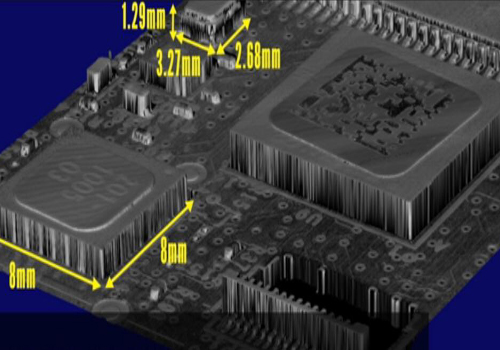

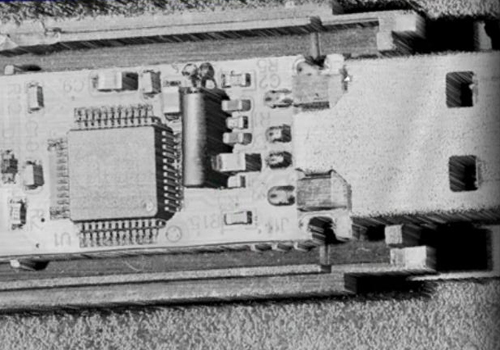

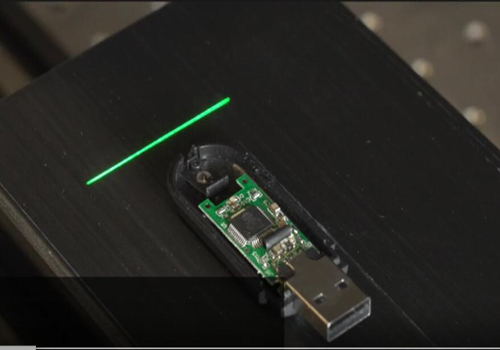

对电子产品的外观立体检测
















                                                                    检测前                                                                                                       检测后
















                                                                     检测前                                                                                                         检测后

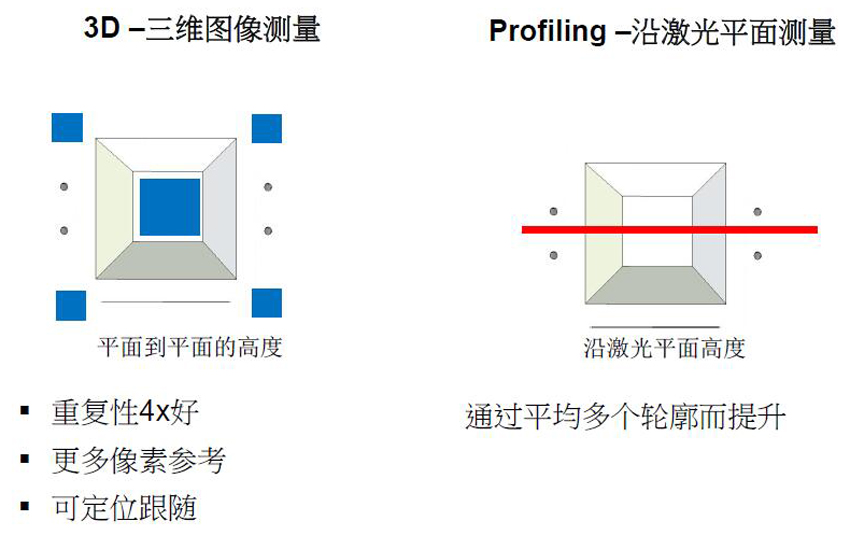

提高精度和重复性




来料是否有夹具固定

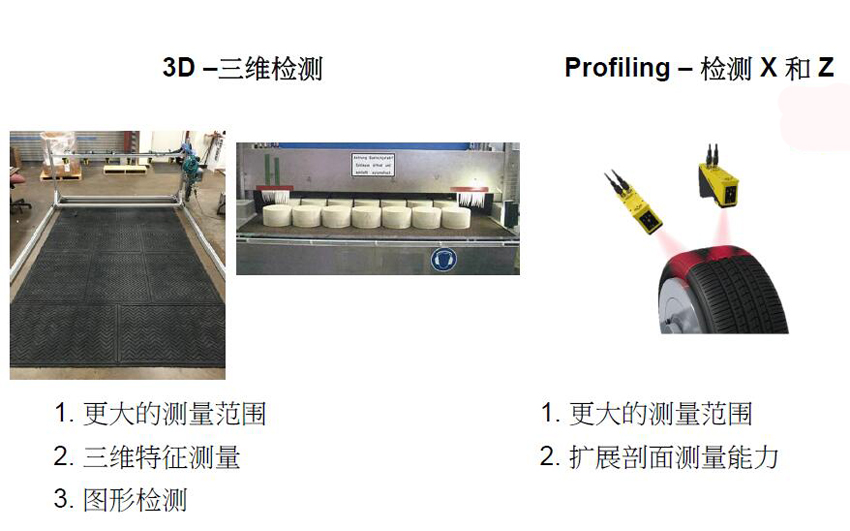

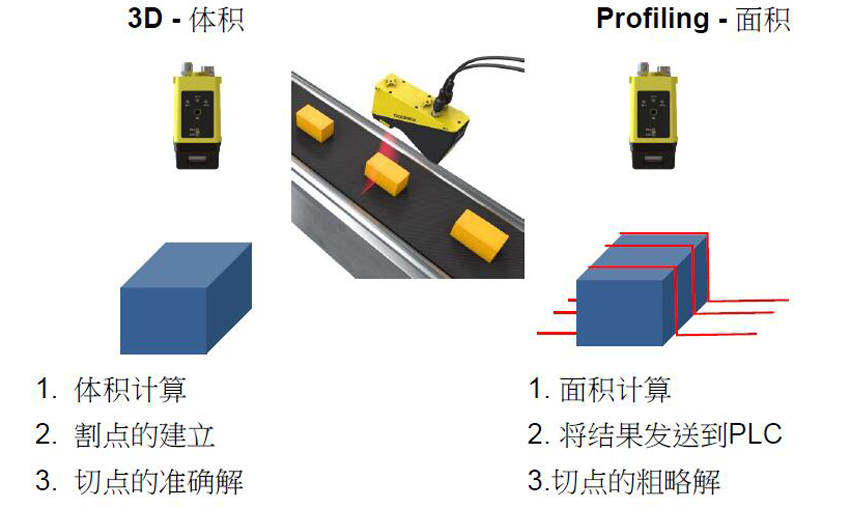

体积或面积测量




字符识别或字符存在有无

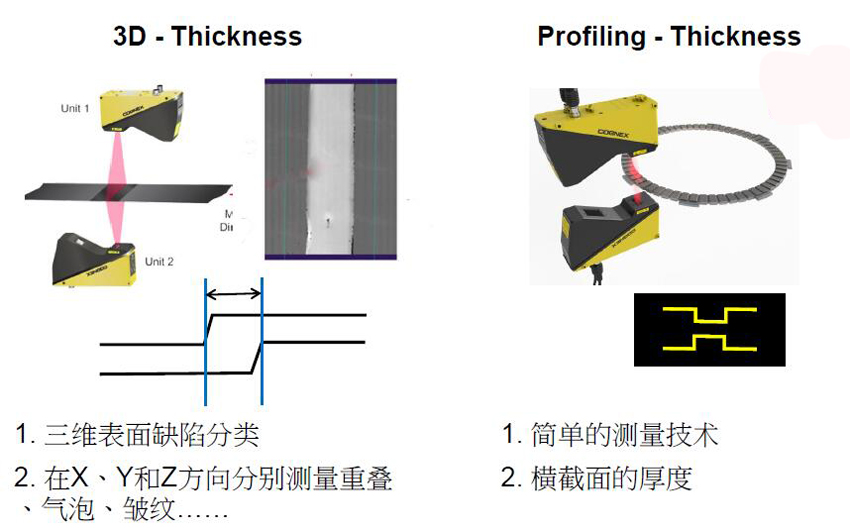

三维测厚或轮廓测厚

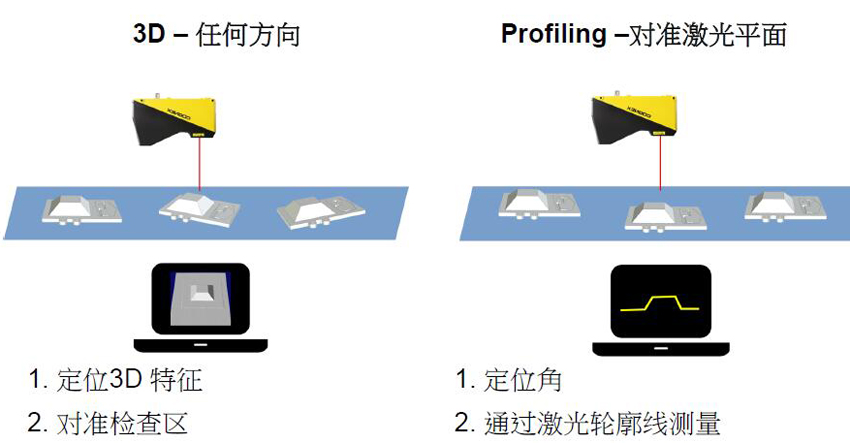

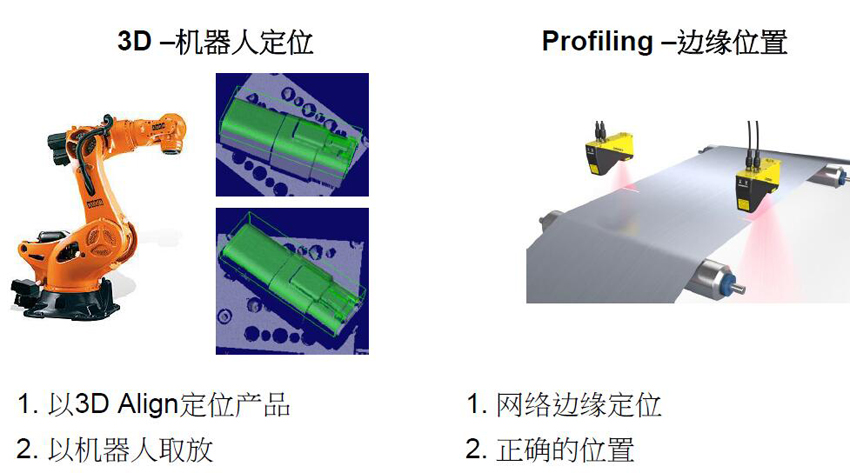

引导和对位

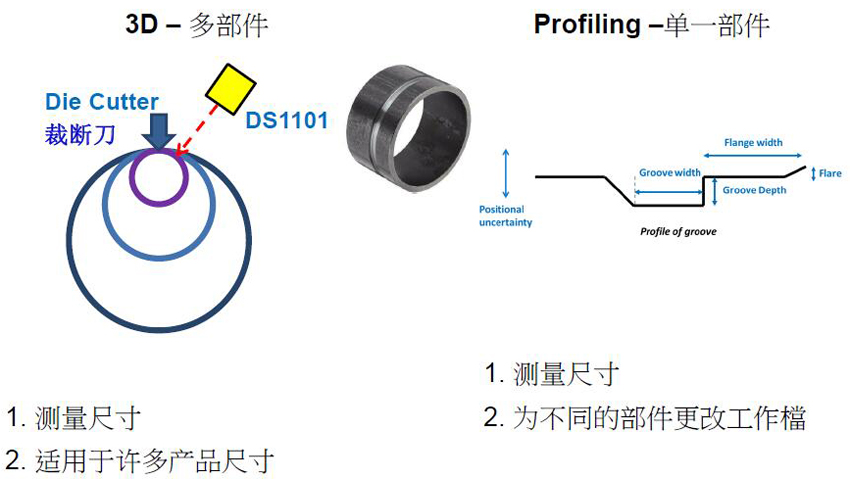

多部件或单一部件




图像拼接

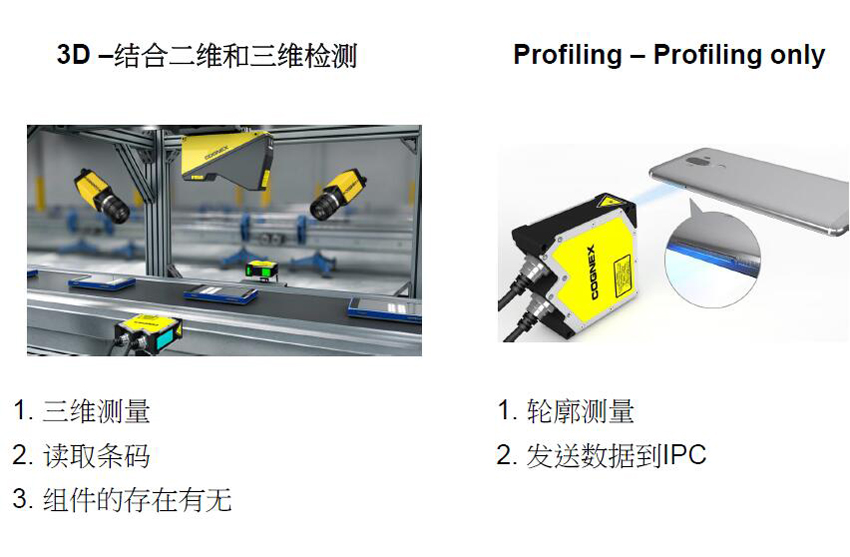

结合二维和三维检测

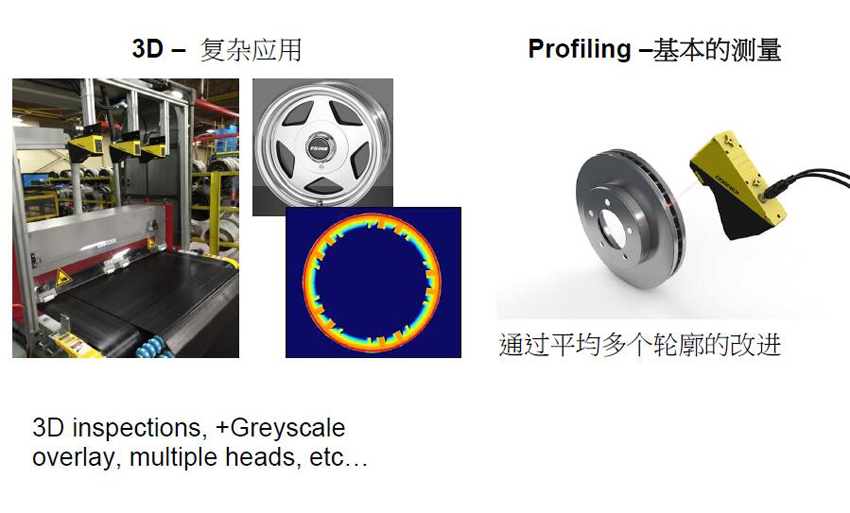

复杂零件或应用
