制造执行系统（MES）

系统构架

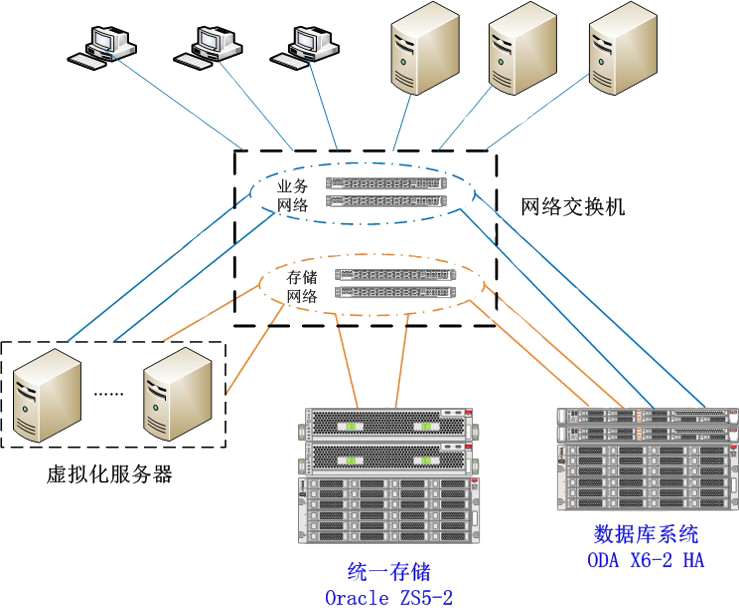

网络构架作为MES系统的重要支撑，是必不可少的，在规划网络的时候，必须考虑整套网路的稳定性、安全性、扩展性几个要点。

稳定性：系统的数据库服务器、应用服务器都需要有备份措施，在主服务器出现故障时，可以快速的切换到备份服务器，不影响生产计划。

安全性：系统采用硬件防火墙和固定IP绑定的方式来防止他人恶意进入内部网络，防止窃取重要数据或影响生产。

扩展性：网络中预留扩展网络接口和IP段，可兼容以后的系统扩展。

数据库层

利用Oracle Database Appliance X6-2数据库机构建DBaaS平台，整合、集中支撑MES系统各数据库系统；

ODA X6-2避免“自建”数据库解决方案的复杂性、调优需求和高昂成本，完整包含了构建数据库系统所需的服务器、存储、网络以及数据库及管理等软硬件模块功能，同时在硬件层和软件层均采用集成设计，为运行 Oracle 数据库而优化，能以整体方式作为运行 Oracle 数据库的优化平台而工作。

ODA X6-2的特点在于其简单性。每款数据库机都是一个完备的系统，包含经过集成设计、可协同工作的硬件和软件，从而可为客户节省时间。易于实施、易于管理和维护。

存储层

配置一套Oracle ZS5-2统一存储，用作虚拟化系统以及备份系统的存储平台。

ZS5-2配置了强大的软硬件系统，能够提供强大的性能以及存储服务支撑。

服务器硬件配置

服务器：2个1RU计算节点.每节点包含:

·2颗10核 2.2 GHz Intel Xeon E5-2630 v4处理器

·256 GB 内存，可扩展至768 GB

·两块480 GB SSD用作本地存储（镜像）

·冗余的InfiniBand心跳互联

·可选万兆电口或光口网络接口

共享存储4RU（可扩展至2个存储柜）：

·4x200 GB裸容量SSD 固态硬盘用于redo日志

·10x1.6 TB裸容量SSD 固态硬盘用于存储数据、归档日志，扩扩展到20块

·注为提高性能和可靠性，将1.6TB的SSD分区并格式化为1.2TB容量进行使用

统一存储Oracle ZS5-2

统一存储：

支持以太网、IB以及光纤通道连接

深度集成Oracle数据库：

ADO、OISP、快照集成管理

混合存储池：

在DRAM、闪存缓存和硬盘之间动态分配缓存

内置数据服务：

在线压缩、重复、克隆和复制

支持Oracle混合列压缩：

有效提升可用容量

·72个2.3Ghz Intel Xeon高性能处理器内核

·768GB RAM缓存

·8个万兆千兆自适应以太网口

• 支持NFS、WebDav、SMB、IP SAN等多种访问方式

• 参考硬盘配置:

  2块200GB 写加速固态硬盘

  20块8TB 7200rpm SAS3企业级驱动器

• 混合存储池自动将数据缓存到动态随机存取存储器(DRAM) 或闪存中，优化性能和提高

• 配置全部容量的在线压缩、重复、快照克隆软件




系统层面详细分析

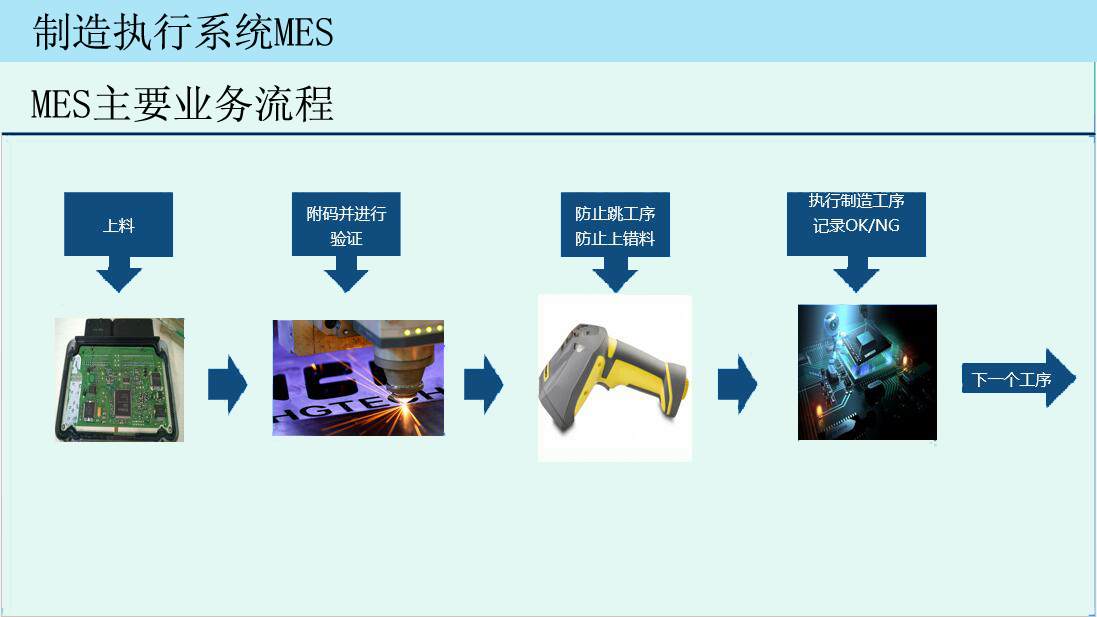

业务流程

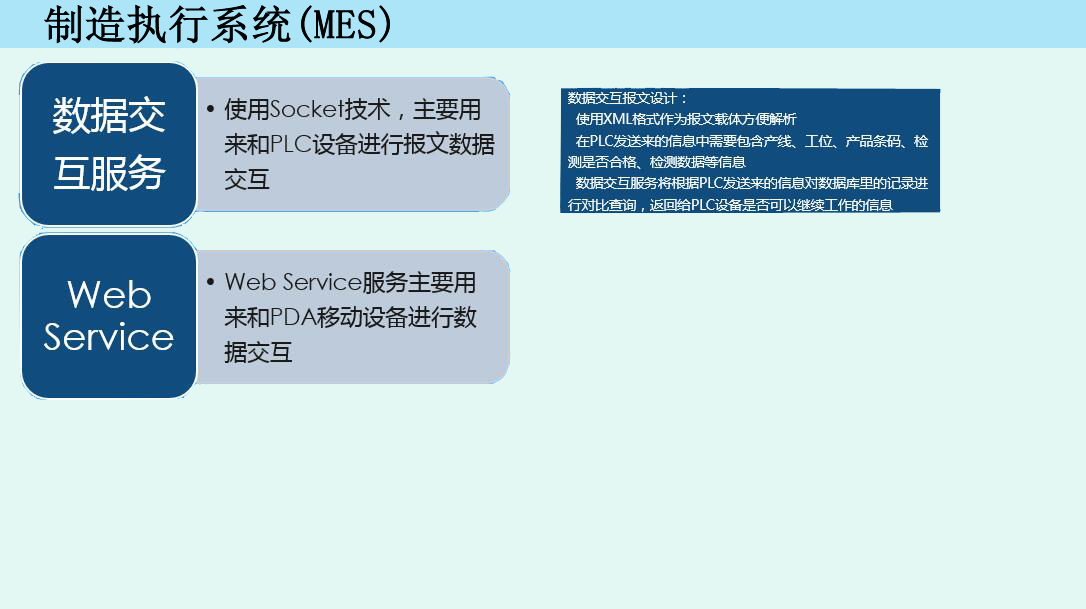

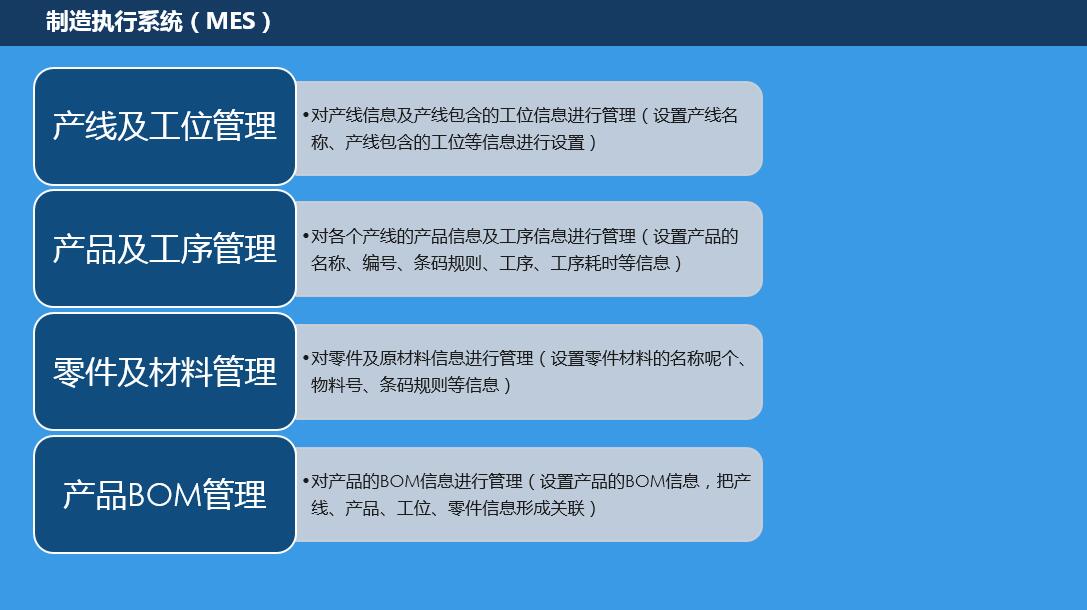

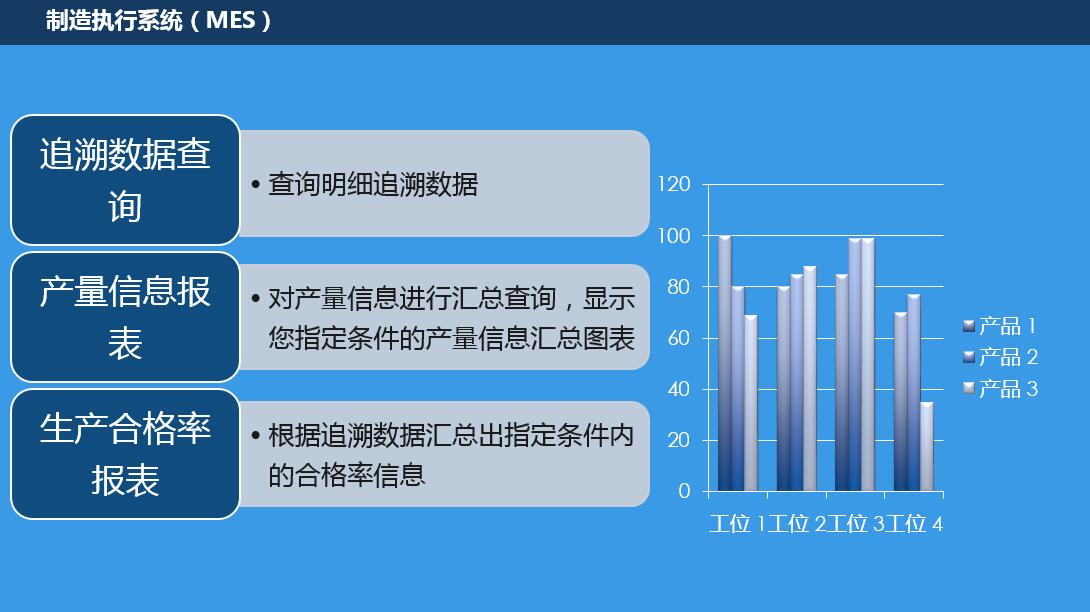

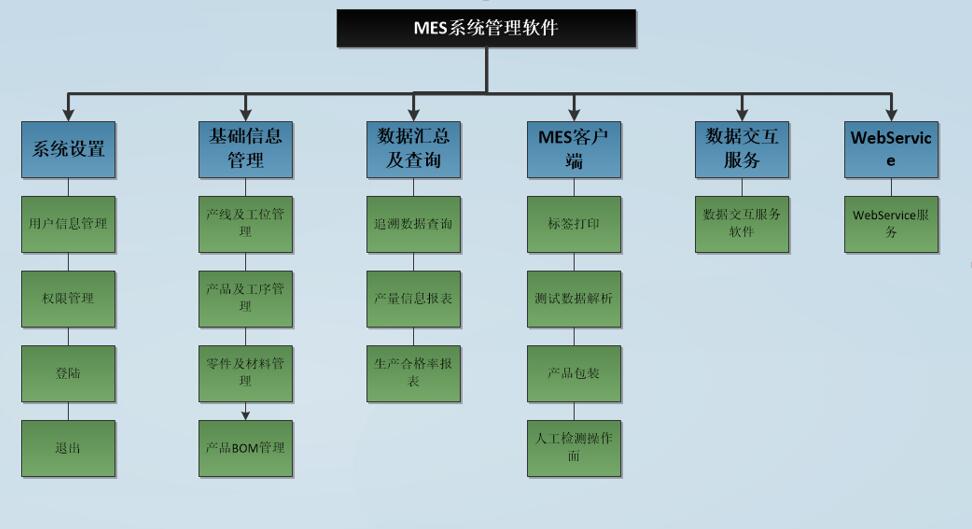

MES软件系统功能设计
