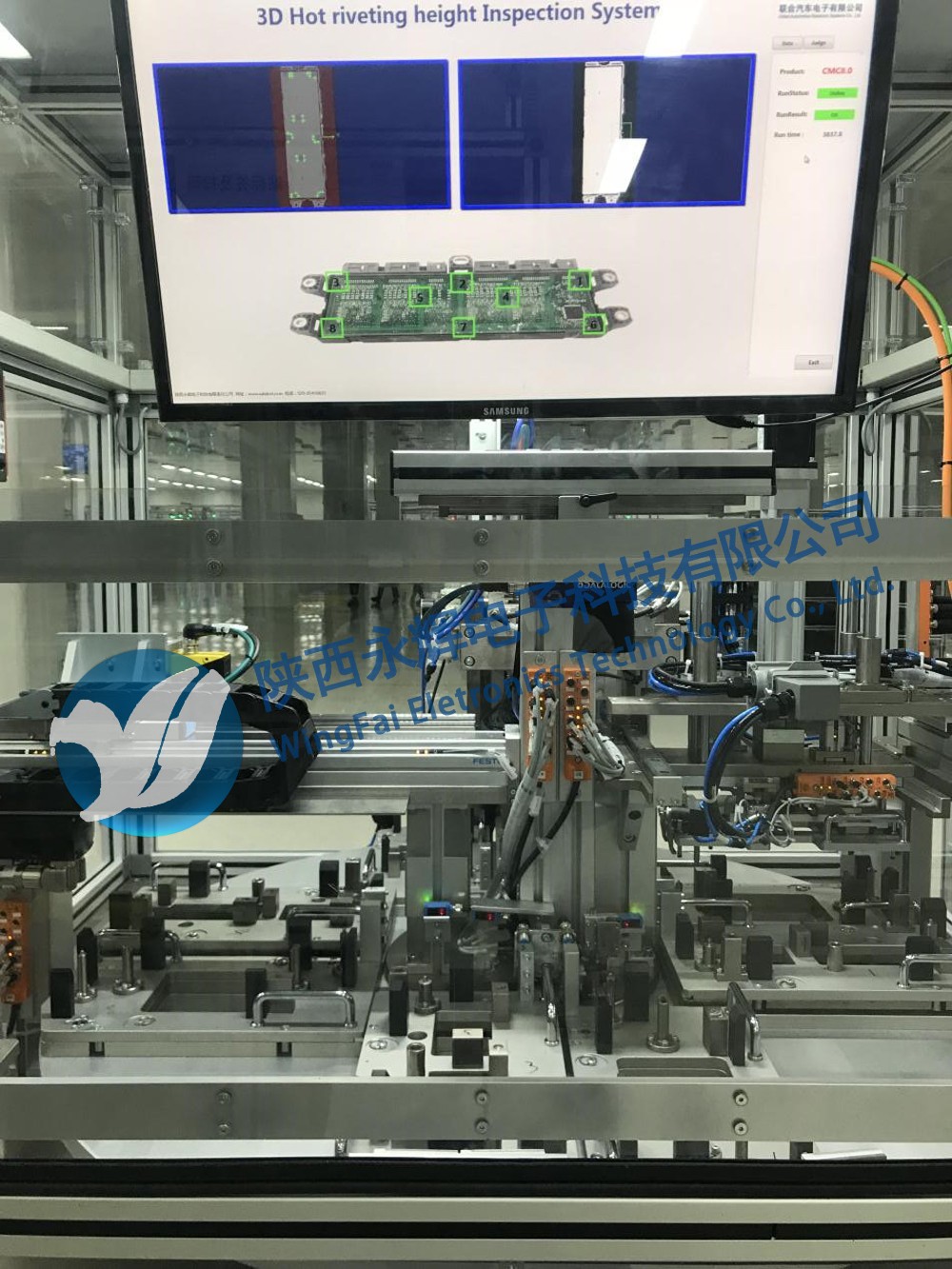

热铆高度机器视觉检测设备


系统要求

对底板的热铆高度进行检测,以快读判断OK/NG品

正常运行时,设备误检率应低于0.1%


检测方案

DS1101R  3D热铆高度检测,此项目,采用一个DS1101R相机,对底板热铆高度进行检测。


功能特点

显示检测的图像,并输入到外壳上、下料工位的显示屏上

接受上、下料位置的人工判断OK/NOK信息

将检测信息或人工判断的信息,通过MES报文发送给服务器


优势

1.非接触式测量,效率高。

2.相对于激光3D扫描仪,本系统取像无死角,检测更全面。

3.检测精度高度,XY轴精度可达0.014mm,Z轴精度0.003mm。

4.换型方便,针对不同产品,前期创建好作业,后期更换检测品支具后,可直接使用。
