视觉检测

  在项目的实际应用中,我们不可能是独立相机配独立光源,往往要考虑视觉检测现场的实际因素,比如安装环境的影响,这个安装环境不一定是光亮的环境,很可能印象因素是厂企产线为我们预留的位置不足以让我们展开,又或者我们可能遇到甲方预算上的要求,在效果合理的情况下,如何利用有限的光源数量来解决相机的进光问题。

       这些问题很难从文字上描述清楚,大部分情况下,我们接触的视觉检测现场是各式各样的,在这里按照固化的思维很难解决遇到的问题,我们在这里描述的只是尽可能的用我们经验阐述,更多的需要我们在现场的灵活应用!

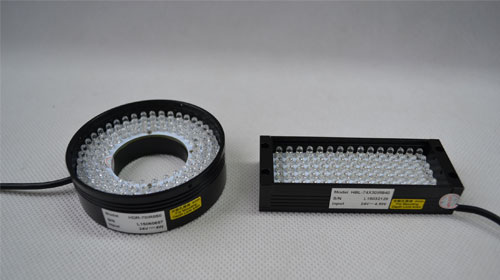

视觉检测光源

       可以从一个触发信号中按照预定顺序分别触发不同强度和持续时间的多个照明光源。 这被称为突发模式,可以在不同的图像中突出显示不同的特征,也可以在一台摄像机上进行多次检测和测量,而无需多个摄像机。 这样可以降低机械设计的复杂性、降低成本和额外的设备。 配置如图1所示,时序图如图2所示。 一个触发信号需要多个输出,IP1上的传感器检测产品的存在。 在本例中,需要使用四个不同的光源,以40毫秒的间隔从相机中获取四个图像。 OP1、OP2、OP3、OP4分别用于输出触发光源的照明,OP5用于触发照相机。 从OP1到OP4以40毫秒为单位进行脉冲化。 每个光源被触发后,OP5也用脉冲信号触发摄像头。 在图3中可以看到这样的操作模式的效果,其中图3展示了相同组件的图像。 这些照片是用有三个不同光源的照相机连续拍摄的。 条形码优化的图像使用环形光生成。 表面缺陷图像使用暗视场照明生成,同轴光用于检查组件的大小。

      以上便是陕西永辉小编整理的多光源环境下视觉检测方案的控制系统,如果您有什么问题,欢迎留言或者致电我司!
