  在机器视觉这个行业,表面核心便是工业相机,往往一个相机的好坏很容易影响到整个视觉检测系统的稳定性?

       那么你知道如何来选择一个合适的工业相机么?接下来陕西永辉的小编给大家详细讲解下机器视觉检测系统中选材的关键问题!

       1、根据APP情况区分使用CCD或CMOS摄像机

  CCD工业相机主要应用于运动物体的图像提取,当然随着CMOS技术的发展,很多贴片机也采用了CMOS工业相机。 在视觉自动检测的方案和行业中,一般多使用CCD产业用相机。 CMOS工业摄像机因成本低、功耗低而得到越来越广泛的应用。

  工业照相机镜头

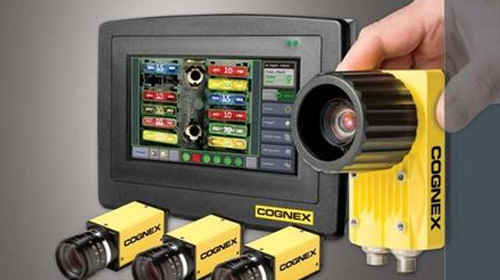

康耐视工业相机


  2、分辨率的选择

  首先考虑观察对象物和测量对象物的精度,根据精度选择分辨率。 摄像机的精度=单向视野范围的大小/摄像机的单向分辨率。 摄像机的单向分辨率=单向视野范围的大小/理论精度。

  如果单视野长度为5mm,理论精度为0.02mm,则单向分辨率=5/0.02=250。 但是,为了提高系统的稳定性,一般不是以1个像素为单位对应1个测量/观察精度值,而是选择倍数4以上。 这样的话,一个方向的分辨率为1000,130万像素就足够了。

  其次,观察工业相机的输出,如果是体式观察或机械软件的分析识别,则分辨率高有帮助用VGA输出或USB输出在监视器上观察时,也依赖于监视器的分辨率,工业相机的分辨率再高,如果监视器的分辨率不够也没有意义。 利用存储卡和拍照功能,工业相机的分辨率高也很有用。

  3、摄像机帧数的选择

  被测量物体有运动要求时,选择帧数高的工业用相机。 但是,一般来说分辨率越高,帧数越低

  4、与镜头的匹配

  传感器芯片的尺寸必须小于等于镜头尺寸,c或CS支架也必须一致。
