视觉检测设备

  自动视觉检测设备可以自动筛选外观不良的。 系统事先允许一定量的良品和不良品图像保存在存储器中,检查时首先对照这些保存的图像,同时可以对几个特定的区域进行编程,设置几个检查项目,达到更细化的检查,杜绝不良品

  自动外观检测是基于机器视觉系统的检测设备,可以代替传统的人工检测,在线高速自动检测产品的外观。 该设备的成功实施,使产品表面缺陷特征的自动识别成为可能,检测速度有望实现生产线的同步。

  那么,自动外观检查装置的检查原理是怎么样的呢? 这里由陕西永辉给大家介绍。

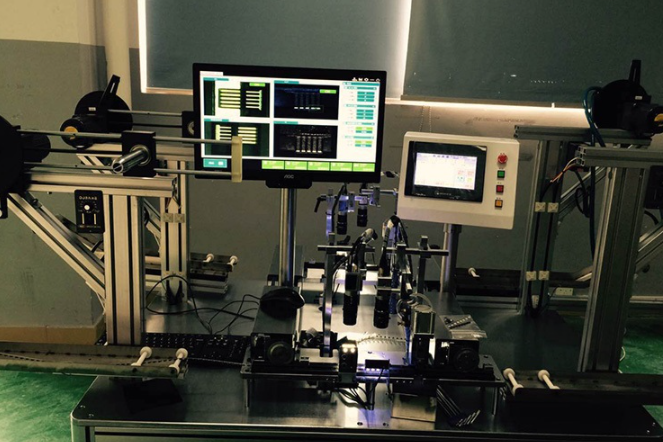

自动视觉检测设备


  产品表面的各种缺陷在光学特性上与产品本身必然不同。 光线射入产品表面时,各种伤痕缺陷在反射、折射等方面会表现出与周围不同的异样。

  例如,在均匀光垂直入射到产品表面的情况下,如果产品表面没有损伤缺陷,则出射方向不变化,用机器视觉检测出的光也均匀; 产品表面有缺陷时,射出的光会发生变化,检测出的图像也会发生变化。

  由于缺陷的存在,其周围会产生应力集中和应变,在图像上也很容易观察。 如果遇到裂纹、气泡等透光型缺陷,光会在该缺陷的位置折射,光的强度会比周围大,因此摄像机目标面检测到的光也会相应变强。

  遇到沙粒等光吸收型杂质时,其缺陷位置的光会变弱,摄像机靶面检测到的光会比周围的光弱。 机器通过视觉分析摄像机拍摄的图像信号的强弱变化、图像的特征,可以获取相应的缺陷信息。
