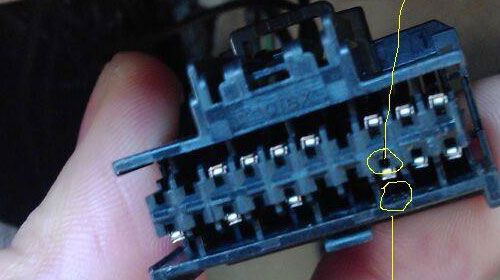

插针位置度测量是电路板生产过程中一项非常重要的质量检测工序,它的主要作用是确保针脚或插头能够正确安装在电路板上,以保证电路板的高可靠性连接。在本文中,我们将深入探讨插针位置度测量的重要性、测量方法以及注意事项。

插针位置度测量的重要性

在电路板中,插针扮演着连接器的重要角色,它们负责传输信号、电力和其它关键信息。如果插针安装不当,可能会导致连接不良、信号延迟、电力传输损失等问题,严重时甚至可能导致电路板损坏或系统崩溃。因此,插针位置度测量的重要性不言而喻,它不仅能够确保产品质量,还能提高生产效率。

插针位置度测量方法


目前,常用的插针位置度测量方法有以下三种:

  1. 光学测量法

使用激光测距仪或3D相机等光学测量仪器,可以精确地测量插针位置的偏移量。这些仪器通过激光或图像传感器来测量物体之间的距离或形状。在进行插针位置度测量时,将光学测量仪器放在插针上方,调整仪器使其对准插针,然后读取偏移量数据。

  1. 电子测量法

使用坐标测量机或3D测量显微镜等电子测量仪器,可以精确地测量插针位置和形状。这些仪器使用传感器来捕捉物体形状和尺寸的信息,并将其与标准模板进行比较,以确定插针的位置和形状。

  1. 自动化系统法

自动化系统可以快速准确地测量插针位置。这些系统通常使用机器视觉技术,可以自动识别和测量插针位置。自动化系统可以在短时间内处理大量插针,从而提高生产效率。

插针位置度测量的注意事项

在进行插针位置度测量时,需要注意以下几点:

  1. 选择正确的测量方法和工具

不同的测量方法和工具具有不同的精度和适用范围,需要根据具体情况选择。例如,对于大尺寸插针,使用激光测距仪可能更准确;对于小尺寸插针,使用3D相机可能更方便。

  1. 确保测量环境

测量环境对测量结果的影响很大,需要确保环境光线适宜、无尘、无振动等。例如,在测量时,应避免强光直接照射,以避免产生误差。

  1. 正确的测量姿势

在进行测量时,需要确保测量头与被测件垂直,避免测量误差。此外,还应该多次测量并求平均值,以获得更准确的结果。

  1. 定期校准

电子测量仪器和自动化系统需要定期进行校准,以确保测量结果的准确性。同时,还应该定期检查测量工具的精度,如有需要,应及时进行维修或更换。

总结

插针位置度测量是电路板生产过程中的重要质量检测工序,它的主要作用是确保针脚或插头能够正确安装在电路板上,以保证电路板的高可靠性连接。通过选择正确的测量方法和工具、确保测量环境、正确的测量姿势以及定期校准等措施,可以确保插针位置度测量的准确性,从而提高电路板的质量和可靠性。
