机器视觉检测系统

在现代工业生产制造之中,视觉检测系统得到了广泛的应用。采用机械设备进行各种检测和推理,大大提高了检测精度和制造效率。视觉系统是计算机科学的一个重要分支。它集成了光学、机械设备、电子学和计算机软硬件技术,主要包括计算机、数字图像处理、模式识别、人工智能、信号处理、光机械设备集成等。一个区域是一个相对复杂的系统。因此,很多人想知道什么是视觉系统检测系统。

典型的视觉检测系统主要包括:光源、工业相机、工业镜头、图像采集卡、视觉处理软件、控制单元等。下列是机器视觉检测系统的六种结构。

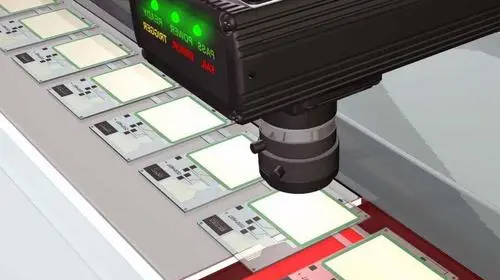

机器视觉检测系统。

1. 作为视觉检测系统的辅助成像设备,光源通常对图像质量起着关键作用。由于没有一般的视觉系统照明设备,为了达到最佳效果,每个具体的应用实例都应该选择相应的视觉光源。常见的光源包括:led环形光源、低角度光源、背光源、条状光源、同轴光源、冷光源、点光源、线光源、平行光源。


2. 在视觉系统之中,镜头起着光束调节和信号传输的作用。镜头类型主要包括标准镜头、远心镜头、广角镜头、特写镜头和长焦镜头等。选择是基于相机接口,主体距离,视野,ccd尺寸,失真公差,放大率,焦距和光圈。

3. 工业相机在视觉系统中的类似功能是将光信号转换成电子信号。普通摄像机相比,具有更高的传输功率、抗干扰和稳定的成像能力。根据不同的标准,有很多分类:模拟工业镜头和数字工业镜头。根据不同芯片类型的ccd工业镜头和cmos工业镜头。这种分类是最常见的。

4. 图像采集卡是视觉系统的关键部件。它通常安装在pc机之上的插件卡之上。图像采集卡的重要工作是将摄像机的输出图像传输到上位机。它将相机的模拟或数字信号转换为格式化的图像数据流,并控制相机参数,如触发信号、曝光/积分时间、快门速度等。图像采集卡直接决定了摄像机的接口:黑白、彩色、模拟、数字等。

5利用视觉系统软件对输入的图像数据进行处理并进行一定的运算得到结果。输出可使用/故障信号、坐标位置、字符串等。通用可视化系统软件C/C图像库,控件和外观的activex图形编程环境。它可以是特定的(例如,仅用于lcd检测,bga(主要包括定位、检测、条码/字符识别、斑点检测等)。

6. 控制单元主要包括控制单元、运动控制单元、水平单元等。一旦可视化软件完成图像分析(监控除外),它必须与内部单元通信,以完成制造过程的控制。当连接到一些图像采集卡时,简单的控制允许直接使用i/o。相对复杂的逻辑/运动控制必须依靠一个额外的可编程逻辑控制单元/运动控制卡来完成必要的动作。
